Standart ve Kapsam

Standart: JIS G3466 (Japon endüstriyel standardı)

Başvuru: Öncelikle inşaat, makineler, köprüler ve yüksek mukavemet ve kaynaklanabilirlik gerektiren diğer mühendislik uygulamalarında genel yapısal amaçlar için kullanılır.

Malzeme ve notlar

Malzeme: Karbon çeliği (gelişmiş özellikler için az miktarda manganez, silikon ve diğer eser elementler içerebilir).

Ortak notlar:

STKR400: Kaynaklı yapılar için uygun 400 MPa'lık minimum gerilme mukavemeti.
STKR490: Minimum gerilme mukavemeti 490 MPa ile daha yüksek mukavemet derecesi.

Boyutlar ve Toleranslar

Şekil: Eşit yan uzunluklara sahip katı kare çubuklar (örneğin, üretici özelliklerine bağlı olarak 10mm × 10mm ila 200mm × 200mm'ye kadar).

Tolerans: Düzlük, kalınlık ve genişlik için JIS boyutsal standartlarına uygundur.

Özellikler	Tolerans
Tarafın dış boyutları	(H, B 100 mm'den daha az veya eşit)	± 1.5 mm
H: en uzun taraf B: En kısa taraf	(100 mm<>	±1.5%
Duvar Kalınlığı (T)	(T<3mm)	± 0.3 mm
Duvar Kalınlığı (T)	(T'den daha az veya t eşittir)	±% 10 kalınlıkta
Yanların karesi	90 derece ± 1.5 derece
Köşe Boyut (lar)	(3T'den az veya 3T'ye eşittir)
Düzlük	Toplam uzunlukta% 0,3
Uzunluk	0, +50 mm (özel standart tolerans)

NOT
1) Dış boyutlar, HSS'nin ucundan en az 50 mm'lik pozisyonlarda daireler boyunca ölçülür.

jis

Kimyasal bileşim (tipik, ağırlıkça %)

Sınıfın atanması	Kimyasal bileşim
Sınıfın atanması	C	Si	MN	P	S
STKR 400	0.25 maks.	-	-	0.040 maks.	0.040 maks.
STKR 490	0.18 Maks.	0.55 maks.	1.50 maks.	0.040 maks.	0.040 maks.

Mekanik Özellikler

Sınıfın atanması

Gerilme mukavemeti

N/㎟ {kgf/㎟}

Verim noktası veya kanıt stresi

N/㎟ {kgf/㎟}

Uzama %

(No.5 Test Parçası)

STKR 400

400 {41} Min.

245 {25} min.

23 dk.

STKR 490

490 {50} min.

325 {33} min.

23 dk.

TUBE

Avantajlar

Kaynaklanabilirlik: ARC kaynağı, gaz kaynağı ve diğer yaygın yöntemler için uygundur.

İşlenebilirlik: Kolayca kesilebilir, delinebilir veya oluşturulabilir.

Uygun maliyetli: Yapısal uygulamalar için dengeli performans.

Başvuru

Bina çerçeveleri, destek yapıları, korkuluklar ve makine bileşenleri.

Parantez, çerçeveler ve yük taşıyan parçaların üretimi.

Uyum ve Sertifikasyon

JIS G3466 standartlarını karşılıyor ve uluslararası eşdeğerlere uyabilir (örn. ASTM A36, EN 10025).

Kalite güvencesi için sağlanan değirmen test sertifikaları (MTC).

Notalar

Paketleme:Çelik bantlı veya toplu olarak çıplak demette. Standart uzunluklar 6, 8 ve 12 metredir.
İşaretleme:Kare ve dikdörtgen içi boş bölümlerin her biri aşağıdaki bilgilerle işaretlenmelidir.
A) Üreticinin Adı B) Spesifikasyon ataması C) Sınıf harfi D) Boyut E) Isı Numarası
Depolamak: Pas önlemek için kuru tutun; Uzun süreli depolama için yağ kaplaması önerilir.

Emniyet: Standart çelik taşıma prosedürlerini (eldivenler, göz koruması) takip edin.

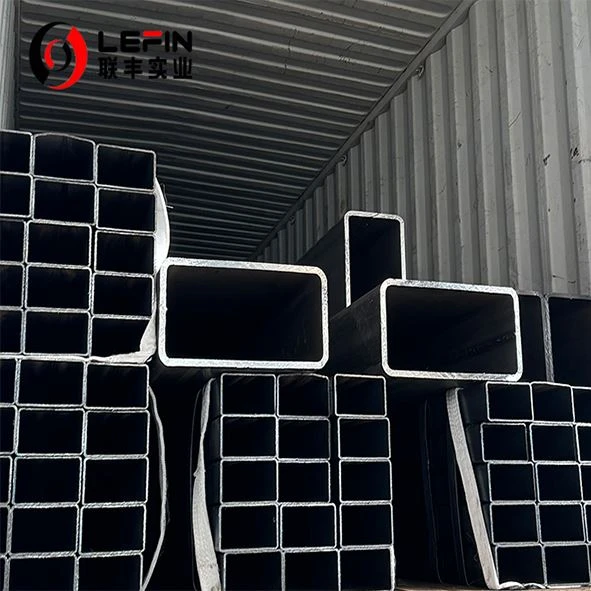

jis g3466 stkr400 square tube
